網架工程設計

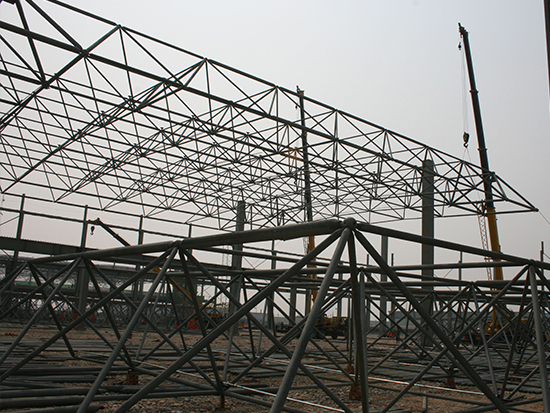

網架結構在工程上的使用,皆因其能夠到大跨、耗鋼量低、承載能力高,能根據建筑設汁的要求實現不同的造型等特點。

　　網架結構在我國的工程中已經使用了幾十年,其設計水平和施工于段已相當成熟。在空間網格結構的設計與施工中,應貫徹執行國家的技術經濟政策,做到技術先進、安全適用、經濟臺理、確保質量。

　　設計空間網格結構時,應從工程實際情況出發,合理選用結構方案、網格布置與構造措施,并綜合考慮加工制作與現場施工安裝方法,以取得良好的技術經濟效果。

　　單層網殼結構不宜設置懸掛吊車。網架和雙層網殼結構直接承受工作級別為A3及以上的懸掛吊車荷載，當應力變化的循環次數等于或大于105次時,應進行疲勞計算,其容許應力幅度及構造應經過專門的試驗確定。

按規程進行空間網格結構設計與施工時,除應符合規程有關規定外,尚應符合因家現行有關強制性標準的規定。

　　1、網架基本設計規定

　　1）平面形狀為矩形的周邊支承網架,當其邊長比(長邊/短邊)不大于15時,宜選正放四角錐網架、斜放四角錐網架、棋盤形四角錐網架、正放抽空四角錐網架、兩向正斜放網架、兩向止交正放網架。當其邊長比大于1.5時,宜選用兩向交正放網架、正放四角錐網架或抽空四角錐網架。當平面狹長時,可采用單向折線形網架。

　　2）平面形狀為矩形,三邊支承一邊開口的網架可按1條進行選型,開口邊必須具有足夠的剛度,可采用增加網架高度、增加網架層數或形成完整的邊桁架等辦法。

　　3）平面形狀為矩形,多點支承網架,可根據具體情況選用正放四角錐網架、正放抽空四角錐網架、兩向正交正放網架

　　4）平面形狀為圓形、正六邊形及接近正六邊形且為周邊支承的網架,可根據具體情況選用三向網架、三角錐網架或抽空三角錐網架。對中小跨度,也可選用蜂窩形三角錐網架。

　　5）網架的網格高度與網格尺寸應根據跨度大小、柱網尺寸、網格形式、屋面材料以及構造要求和建筑功能等因素確定,網架的高比可取1/10-1/18。網架在短向跨度的網格數不宜小于5。確定網格尺寸時宜使相鄰桿件間的夾角不小于30度。

　　6)網架可采用上弦或下弦支承方式,如當采用下弦支承時,應在支座邊形成豎直或傾斜的邊桁架。多點支承的網架宜設柱帽。住帽宜設置于下弦平面之下(圖1a),也可置于上弦平面之上(圖1b)

　　7）對跨度不大于40m多層建筑的樓層及跨度不大于60m的屋蓋,可采用以鋼筋混凝土板代替上弦的組合網架結構。組合網架宜選用正放四角錐網架、正放抽空四角錐網架、兩向正交正放網架、斜放四角錐網架和蜂窩形三角錐網架。

　　8）網架屋面排水找坡可采用下外方式

　　A、上弦節點上加小立柱找坡(當小立柱較高時,必須注意小立柱自身的穩定性);

　　B、網架變高度;

　　C、網架結構起坡

　　2、網殼結構設計的基本規定

　　1)球面網殼的矢跨比不宜小于1/7

　　雙層球面網殼的厚度可取跨度(平面直徑)的1/30~1/60

　　單層球面網殼的跨度(平面直徑)不宜大于80m

　　2)四邊支承或沿縱向邊緣支承的圓柱面網殼矢高可取跨度B的1/2~15。兩端支承的圓柱面網殼，其波寬B與跨度L之比宜小于1.0.完體的矢高可取波寬的1/3~16

　　雙層圓柱面網殼的厚度可取寬度的1/20-1/50

　　兩端支承的單層圓柱面網殼,其跨度L不宜大于40m。沿縱向邊緣支承的單層圓柱面網殼,其跨度B不宜大于30m。

　　3）雙曲拋物面網殼底對角線長度之比不宜大于2;單塊雙曲拋物面殼體的矢高可取跨度1/2~14(跨度為對角支承點之間的距離),四塊組合雙拋物面殼體每個方向的矢高可取相應跨度的14~1/8

　　雙層雙曲地物面網殼的厚度可取短向跨度的1/20~1/50

　　單層雙曲拋物面網殼的跨度不宜大于60m。

　　4)橢圓拋物面網殼底邊邊長比不宜大于1.5,殼體每個方向的矢高可取短向跨度的1/6~1/9

　　層橢網拋物血?dú)さ暮穸瓤扇《滔蚩缍鹊?/20~1/50。

　　單層橢圓拋物面網殼的跨度不宜大于50 m。

　　5)網殼的支承構造除保證可靠傳遞豎向反力外,尚應滿足不同網殼結構形式必需的邊緣約束條件。

　　球面網殼的支承點應保證抵抗水平位移的約束條件

　　圓柱面網殼可采用以下支承方式:兩端支承、沿兩縱邊支承、沿四邊支承。端部支承應具有足夠的平面內剛度。沿兩縱邊支承的支承點應保證抵抗側向水平位移的約束條件。

　　雙曲拋物面網殼應通過邊緣構件將荷載傳遞給支座或下部結構。邊緣構件應具有足夠剛度，并作為網殼整體的組成部分共同計算。

　　橢圓拋物面網殼及四塊組合雙曲拋物面網殼應通過邊緣構件沿周邊支重。邊緣構件應具有足夠剛度。
