鋼結構體育館設計

發布時間：2020-07-13 20:52:08 發布人：鋼結構設計瀏覽量：

本項目主體結構采用鋼筋混凝土框架結構，屋蓋為鋼結構，屋蓋平面外形為月牙形，屋蓋屋頂鋼結構由跨度為330m的落地內拱、支撐在混凝土柱頂?shù)耐夤凹奥?lián)系兩拱的桁架組成。外拱的跨度為89m，位于9軸支座與拱腳之間。

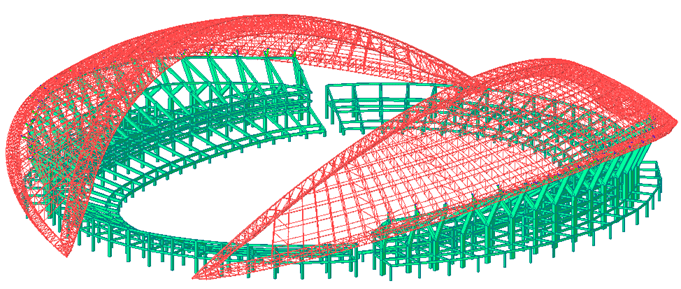

鋼結構體育館設計(圖1)

體育場結構整體模型

下部混凝土看臺

屋蓋鋼結構布置

屋蓋鋼結構體系

內拱跨度約為330m，結構高度及寬度如下圖所示。為了便于和桁架的連接，內拱結構單元的橫向剖面的桿件布置延續了桁架桿件布置，而在縱向則采用弦桿及平面菱形腹桿連接。如下圖所示。

內拱結構單元三維圖

內拱結構單元平面圖

外拱總跨長為330m，拱的中間部分落在柱頂支座上，支座間距12m。最大跨度分布在兩端，平面跨度為79m，結構高度及寬度下圖所示。

外拱結構單元

共布置26榀桁架，最大跨度58.9m，最小跨度22.9m，桁架高度為3.5m.，如下圖所示。

單榀桁架桿件布置

計算分析軟件

結構整體分析采用Midas/Gen軟件。

穩定性分析采用ANSYS軟件。

荷載及荷載組合

1 結構自重，放大1.1考慮插板重量。

2 屋面板荷載：0.5kN/m2。

局部馬道及燈具荷載：2kN/m。

3 屋面活荷載0.5kN/m2。

4 屋面雪荷載0.40kN/m2。

5 風荷載

5.1 基本風壓： 0.6kN/m2，地面粗糙度B類。

5.2 屋頂體型系數根據風洞實驗結果取值。

5.3 風振系數按照風洞試驗單位提供的數值模擬結果取值。

5.3 風荷載高度系數按實際高度查規范取值。

詳細的風荷載體型系數分布詳風洞試驗報告，報告中根據結構的對稱性給出了0～90度的風荷載體型系數。下圖給出30度風向角風荷載體型系數分布圖，此風向角下屋蓋罩棚上風荷載體型系數最大。
