大型場館異形鋼結構屋面概念設計若干問題探討

         近年中國建造了許多功能復雜、跨度大、社會影響重大的大型 鋼結構場館工程，這類項目的建設留下了許多寶貴的經驗和教訓。以工程項目為背景，提出了大型場館異形 鋼結構屋面的概念 設計問題。闡述了屋面形狀與風載體型系數、屋面排水及相應雨水荷載的關系問題，討論了屋面結構形式與屋面跨度和厚度的關系問題、屋面形狀與鋼結構節點形式的關系問題，這些問題對大型場館鋼結構屋面的安全性、經濟性均有顯著影響。

        關鍵詞：大型場館；鋼結構屋面；概念設計

      1 引言 近年隨著我國經濟的高速發展及2008年北京申奧、2010年上海申博的成功，眾多大型體育場館和會展場館也在設計和 施工中。這些大型場館功能復雜、跨度大、并具有特別重要的社會影響，所以其建設也受到社會各界廣泛的關注。特別是近年來隨著我國全方位的改革開放，國外的 設計師們也進入了我國設計市場，他們的作品構思新穎、造型獨特、技術也較先進，因而幾乎占據了國內大型場館設計的半壁江山。然而，自從巴黎戴高樂機場E座倒塌事故發生以來，國內建筑界及結構界對于國外設計的作品也進入了理性的思考與審視。最近我國工程界對奧運主場館“鳥巢”設計方案的評審及修改，正是反映了這種趨勢。

         然而，問題的實質并不在于異形屋面是誰設計的，而在于設計者對于這樣的異形鋼結構屋蓋的建筑和結構特點是否有足夠的認識，是否找到了具有普遍意義的規律。如果對這些概念設計問題不明確，那么計算再精確也是空的。下面結合一些具體的實際工程，對大型場館建筑異形鋼結構屋面的概念設計問題作一初步探討。        2 屋面形狀與風載的體型系數的關系問題 大型場館屋面的特點一般是覆蓋范圍較大、屋面與水平面的夾角較小。場館根據其周邊封閉與否分成“館”和“場”兩類。對于周邊墻體封閉的稱為“館”，如體育館、展覽館；對于周邊墻體不封閉的稱為“場”，如體育場。 “館”類建筑屋面風的體型系數一般為負，即受風吸作用。由于一般情況下風的吸力小于大跨度屋面自重，所以風吸不是控制荷載。但對于風較大的區域，加上建筑物高度和風振的影響，風吸作用產生的結構效應可能會超出屋面自重 標準值作用下的效應。對結構分析的兩個重要工況：風＋自重以及自重＋活載，計算分析表明即使受風較大的區域，前者工況下效應的絕對值一般也不會大于后者工況下效應的絕對值，所以往往認為前者仍然不起控制作用。但需特別注意的是，兩種工況下桿件受力可能變號，認為起控制作用的后者工況下的拉桿在前者工況下可能受壓，因此此時的壓桿穩定問題不容忽視。

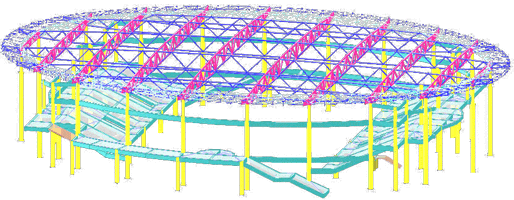

鋼結構大跨度管桁架屋面設計

         對于 “場”類建筑，則應根據屋蓋各部分形狀與風向的相對關系來確定屋面受風吸還是風壓。根據流體力學的基本原理，凡是與某一風向?qū)?yīng)的屋頂剖切面呈上拱形，則屋面上表面的水平風速大于屋面下表面水平風速，風對屋面有上托的合力作用，即體型系數為負，是風吸；凡是與某一風向?qū)?yīng)的屋頂剖切面呈波谷形，則屋面上表面的水平風速小于屋面下表面的水平風速，風對屋面有下壓的合力作用，即體型系數為正，是風壓。波谷形屋面的風壓與屋面自重同向作用，組成了控制性的荷載效應組合，因此如果不考慮這類屋面的風壓作用是很危險的。 例一， 某會展中心，見圖1。該會展場館由多個上拱形屋面的展廳和波谷形屋面、周邊開敞的連廊組成，其屋面整體造型如大海的波浪，蔚為壯觀。然而最初結構分析時對于下凹形、周邊開敞的連廊屋面未考慮順連廊方向風吹時的風壓作用，并加上下凹屋面因排水不暢的部分積水，造成了在風雨不大的荷載狀況下結構支座的嚴重變形。后來計入了風壓不利作用，并對結構作適當改造，既保持了原結構壯觀的風貌，又解決了結構安全問題。 例二， 某體育中心，見圖2。該體育中心的若干場館由游龍狀的異形鋼結構屋面覆蓋，為了明確該場館屋面各部分的體型系數，進行了風洞試驗，測定了12種風向下700多個點的體型系數。風洞試驗結果表明，下凹屋面順波形方向吹風的體型系數為正，即具有風壓，而其他狀況則均為風吸。 《建筑結構荷載規范》（GB50009－2001）關于風載體型系數的表中，對周邊開敞的屋面的風的體型系數作了規定，這些規定充分考慮了該類屋面體型系數對風的方向的敏感性，強調要考慮體型系數的“變號”。而對大型場館屋面風的體型系數的簡單變號會導致結構造價的大幅度增加，所以對于周邊開敞的下凹屋面部分設計前應首先對風壓的方向作出正確的判斷，體型系數的具體數值，則最好由風洞試驗確定。特別是對于跨度較大的下凹屋面體型系數的選定更應當慎重。

           3 屋面形狀與排水及相應荷載的關系問題 大型場館屋面面積大，屋面排水與結構、使用和維護關系很大。

          我國古典的“大屋頂”采用了非常接近于“最速降線”的屋面剖切線，使雨水盡快排下，從而減少了結構受力并降低了對屋面密封性的要求。這是成功的范例。 目前國內一些大型場館的屋面設計，較多地考慮屋面形狀的獨特性，而對排水功能相對考慮較少些，以致屋面排水路徑過長，大面積雨水匯聚于結構效應敏感區域，給結構設計和屋面維護設計帶來一定困難。例如有些體育場的屋面傾斜方向與觀眾席臺階傾斜方向一致，整個屋面幾十米寬范圍的雨水向觀眾席的前端挑檐匯聚，雨水到了挑檐前端后還不能奪路下瀉，因?yàn)檫@顯然會影響雨中觀球，所以匯聚后的雨水還要向兩側各經過上百米的天溝才能找到出路。對于這樣的屋面進行結構設計時顯然需要考慮雨水的作用，因?yàn)樵诒┯曛羞@種荷載效應很有可能大于屋面活荷載。然而目前這種雨水匯集流經荷載的計算，規范中尚無相應標準。再如，處于寒冷地區的下凹屋面，如果排水不暢，屋面高處受日照融化的雪水與下凹處沒有受日照融化的雪聚集在一起，雪與水又結成冰，這樣的冰雪荷載也可能很大，但又無法明確計算。

         根據觀察和分析，對于異形屋面應從如下幾個方面考慮排水問題。

（1）屋面形狀盡可能滿足快捷排水的要求。排水路徑要短，水流要分散，坡度要適當。即使?jié)M足這些要求，在進行結構分析時，屋面荷載組合仍應考慮大風暴雨時雨水作用的不利效應。

（2）對于建筑外形已確定，而此時外形顯然不利于排水的屋面結構，應具體分析當?shù)赜晁膹?qiáng)度、雨水流經的途徑、匯聚的方向和集中的程度，從而對“雨水荷載”作出專項分析，并與風及其它荷載進行效應組合，從而確保結構的安全。

 （3）對于如圖3的x向?yàn)閱蜗蚯€形、向?yàn)槠叫兄本€的曲面狀屋面，其向直線狀主桁架應有預拱度，預拱度應大于結構在自重和活載組合作用下的結構變形，并使屋面保持一定的排水坡度。否則大跨度直線桁架的變形會導致大面積的積水和滲漏。而對于yyx向彎曲度較大的桁架，則不必考慮預拱度問題。

 （4）對于某些特別容易積聚雨水的部位，可以采用有保障的強制性機械排水措施盡快排除積水。在天溝水位超過一定高度時，可考慮降低建筑使用標準，設定有限高度檐口，這樣水量太大時，可直接向外排水從而減輕對結構的壓力。

          4 屋面結構形式與跨度及厚度的關系問題 大型場館異形鋼結構屋面都是以空間結構的形式出現的，然而空間結構的內涵是將平面結構的彎曲效應轉換為空間結構構件的拉壓效應，從而提高結構 材料的利用率，減少結構變形。但是真實的空間結構不可能將彎曲效應全部化為軸力，特別是單層空間結構。如單層網殼結構在受到非均勻分布的局部荷載作用時普遍存在次彎矩。所以評定一個結構是否是空間結構，只有相對標準，主要是看它的“度”，在其結構效應中，是以彎曲為主還是以軸向拉壓為主。如果是以彎曲為主，則結構的厚度和跨度之比就要求較大；而對于以拉壓效應為主的空間結構，則其厚度和跨度之比可以較小。例如一個平板網架，若將其看作一塊板，則它主要受彎，不算嚴格的空間結構，所以其高跨比相對較大；而一個雙層網殼，盡管其結構形式與平板網架相似，但作為一個殼體，其主要的結構效應為壓力，因此其高跨比可以比平板網架明顯減少。 大型場館的異形鋼結構屋面為了顯示其輕巧和剛勁，常常要求屋面結構的厚度盡可能薄，于是許多新型結構、空間結構大量應用，如鄭州會展中心中展覽館所用的索與曲面網殼的雜交結構，見圖4。由于利用了索的支承作用，其網殼的厚度可以減薄。而吊索在室內并不占有空間,在室外還可以起到豐富觀感的視覺效應。北京2008年奧運主場館“鳥巢”方案，其屋面結構只是“形似”空間結構，而實質上接近平面板架結構（荷載與結構平面基本垂直），以彎曲效應為主，這就使得其構件截面難以減小，而單位平方米材料用量就較大。同時，這一方案也存在屋面雨水向中心匯集、排水路徑過長問題。所以，盡管“鳥巢”方案在建筑和人文上很成功，它使我們聯想起我們的先祖“有巢氏”，它也使我們可以從建筑的發展來品味辯證法的歷史觀；然而，它在結構方案上卻存在弱點。反之，如若將“鳥巢”方案改為圓拱形結構，則結構是優化了，但天然的“鳥巢”就變成人造的“鳥籠”了。所以建筑和結構的矛盾和協調問題，是建設領域中永恒的矛盾和主題。

         5 屋面形狀的變異與鋼結構節點形式的關系 在大型場館異形鋼結構屋面中，由于結構造型的復雜化必然造成節點形式的非標準化和復雜化。由于這些公共建筑要求高，投資大，所以節點造價的增加似乎問題不大。然而節點的復雜化帶來應力集中、節點的非標準化帶來質量下降，這些是大家所關心的問題。因此，對于結構的變異造成節點的變異，要有相應的對策，以使其不利影響降為最低。這些問題目前以現場焊接和鑄鋼節點這兩種形式最為普遍。

         5.1現場焊接 鋼結構的優勢在于標準化工廠制作（包括焊接），現場快速安裝（主要用螺栓），而對于大型場館的異形鋼結構屋面，由于造型變化導致構件的標準化劃分非常困難，所以絕大多數工程用現場焊接方法，甚至是大量的高空焊接。 現場高空焊接與工廠焊接相比弊病較多，如：作業條件差、焊接工位無法調整、結構安裝累積誤差影響大、質量穩定性相對較低、質量檢驗困難、焊縫防腐蝕處理相對困難，等等。特別是當造型復雜、桿件交叉角度太小、交匯過于密集時，現場焊縫問題更多。所以在設計異形鋼結構屋面時，對于重要的節點，應力水平相對較高的節點，應該優先采用工廠焊接。若必須采用現場焊接，甚至高空焊接時，則應該采取重點技術措施，確保焊接質量。對于應力水平較低的次要節點，設計時可降低焊接強度，從而減少施工難度。

       5.2鑄鋼節點 鑄鋼節點的采用是從國外引進的，反映了鋼結構制造業向工業化、精確化發展的趨勢。鑄鋼節點用于桿件交匯數量多、交角小的節點，可以避免較大的應力集中，并體現出鋼結構“精確的美”，如圖5鑄鋼節點，多根桿件匯交于一點。然而，鑄鋼節點也有被濫用的傾向。在某些少量大口徑鋼管之間接近正交的連接中，也有使用鑄鋼節點的。當鋼管口徑達1m時，所用鑄鋼節點的最大尺度達到5m之多，重達幾噸，甚至十幾噸，其制作難度大、重量大、造價高。對于這類少量幾根鋼管之間的連接，不妨仍采用相貫線焊接，也同樣能滿足受力要求，而且節約材料、降低工程造價，從外觀看也并沒有實質性的區別。所以無論對于什么引進的新技術，都應實事求是地分析其優缺點和適用范圍，不能盲目引用。

       6 結語 目前，我國大型場館異形鋼結構屋面設計和建設正可謂精彩紛呈。作為結構工程師，則應理性地分析、認識各種結構形式的特點，在方案階段就解決好結構概念設計問題，消除各種隱患，為合理地進行工程項目的設計及建設打下良好的基礎。
